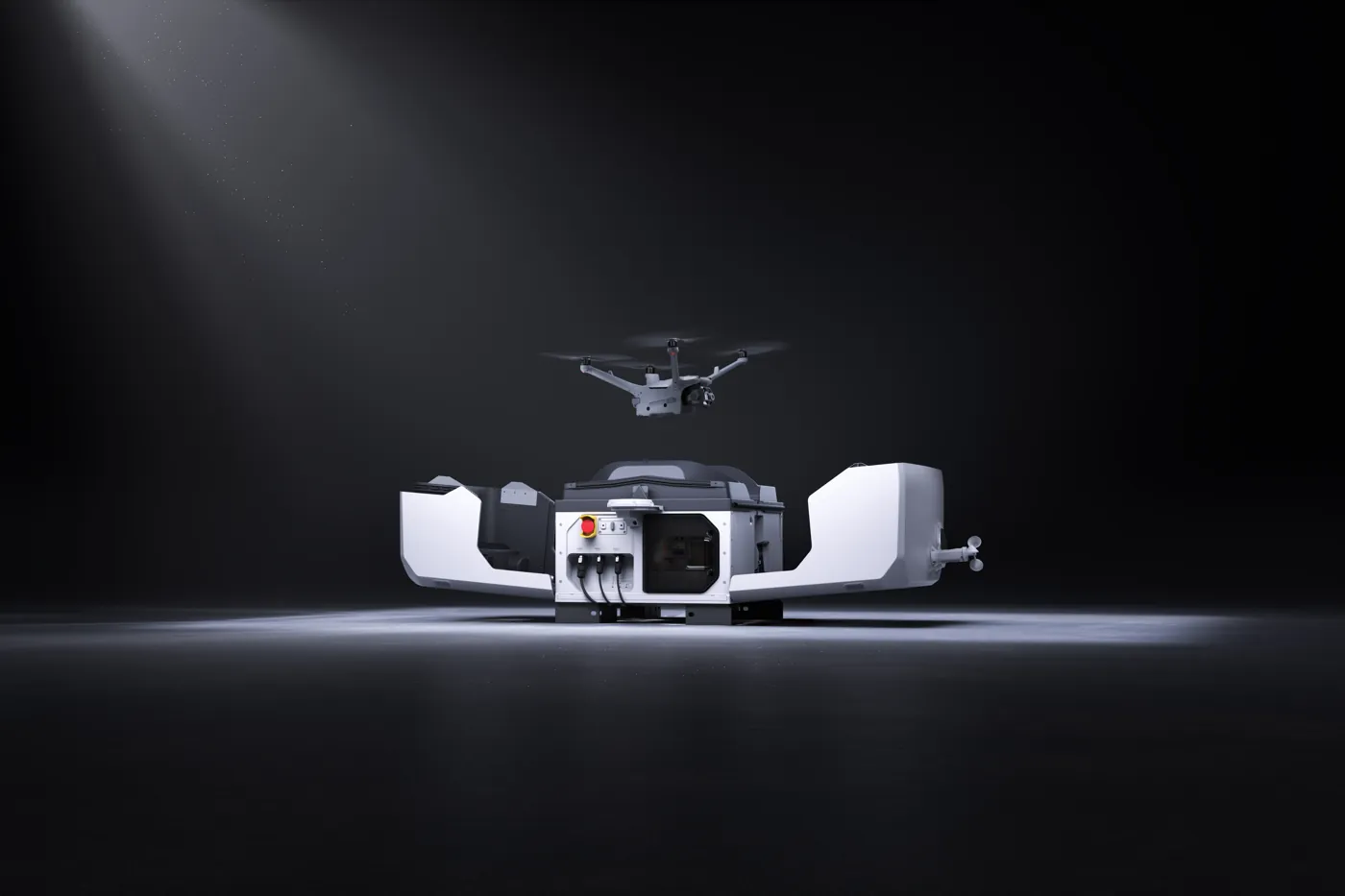

DJI Dock 3

DJI Dock 3 es una actualización iterativa de DJI Dock 2, con las siguientes mejoras principales en comparación con la generación anterior: 1. Índice de protección mejorado a IP56. 2. Rango de temperatura de funcionamiento ampliado a −30° a 50° C (−22° a 122° F). 3. Sistema de transmisión de video mejorado a O4+ Enterprise. 4. Admite el despliegue montado en vehículos. 5. Con la Versión de despliegue fijo del relé D-RTK 3, la selección del sitio de DJI Dock 3 se vuelve más flexible. 6. Admite despegue rápido, listo para volar tan pronto como se abre la tapa. 7. Menor latencia de vista en directo para una experiencia de uso más fluida. 8. Rendimiento mejorado de refrigeración y calefacción del aire acondicionado.

Medido con una temperatura ambiente de 25 °C (77 °F) y un nivel de batería de la aeronave del 15 % tras aterrizar, se tarda 27 minutos en cargar la batería al 95 %. Por tanto, el intervalo mínimo entre dos operaciones es de 27 minutos. DJI Dock 3 no permite la sustitución automática de la batería de la aeronave.

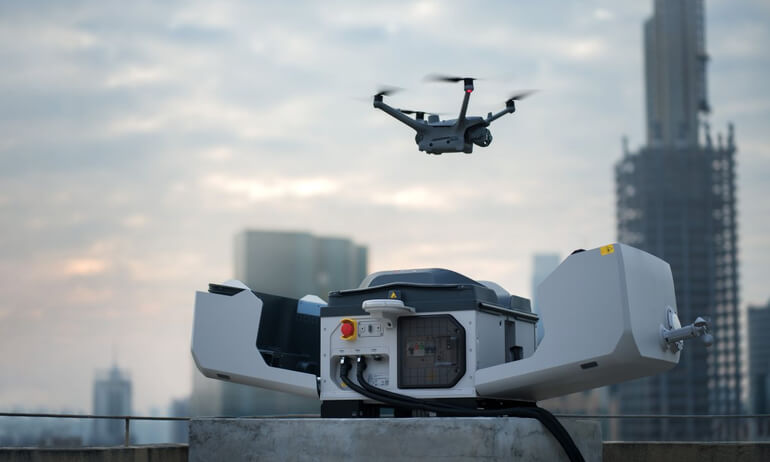

Admite un dron con múltiples docks (tarea multi-dock). No admite múltiples drones con un dock.

Sí.

Sí, el módulo de computación edge requiere una fuente de alimentación externa adicional y conexión de red.

Sí, para más detalles, visita: https://developer.dji.com/resources/server/free/. Adaptador celular 2 DJI se vende por separado. Este servicio no está disponible en algunos países y regiones. Consulta los detalles a tu distribuidor local.

DJI Dock 3 solo es compatible con los drones de la serie DJI Matrice 4D.

La función de refrigeración de DJI Dock 3 se activará cuando la temperatura ambiente sea superior a 5 °C (41 °F) y la temperatura de la batería de la aeronave sea superior a 35 °C (95 °F). La función de refrigeración de DJI Dock 3 se desactivará cuando la temperatura de la batería de la aeronave caiga por debajo de 30 °C (86 °F). La función de calefacción de DJI Dock 3 se activará cuando la temperatura ambiente sea inferior a 5 °C (41 °F), la temperatura dentro del dock sea inferior a 35 °C (95 °F) y la temperatura de la batería sea inferior a 35 °C (95 °F); se enciende la calefacción. La función de calefacción de DJI Dock 3 se desactivará cuando la temperatura dentro del dock supere los 35 °C (95 °F) o la temperatura de la batería de la aeronave supere los 35 °C (95 °F).

Debe instalarse en un entorno abierto que disponga de suministro eléctrico e internet estables, a altitudes no superiores a 4500 metros. Consulta los detalles en el manual de instalación y configuración.

La máxima velocidad del viento es de 12 m/s y la máxima precipitación es de 2 mm/h.

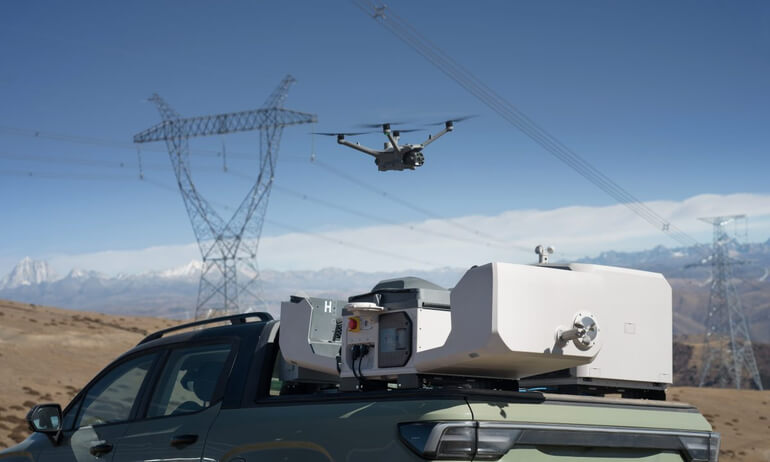

Asegúrate de que la instalación cumpla con las normativas locales. Garantiza la seguridad al cargar el dock en el vehículo y no apliques fuerza al módulo RTK durante la manipulación. Asegúrate de que la base del dock esté fijada de manera segura al soporte de montaje del vehículo, e instala y aprieta las tuercas de seguridad. La base del dock debe estar equipada con una cuerda de seguridad que conecte el dock al vehículo correctamente. La Montura de estabilizador para vehículo debe instalarse correctamente. Coloca el autoadhesivo de advertencia de conducción incluido en el tablero. Consulta los procedimientos operativos detallados en el manual de instalación y configuración.

La pendiente de estacionamiento debe ser inferior a 3° durante la operación. La calibración del dock remoto debe realizarse en la nube antes de la operación. Durante el funcionamiento de la aeronave, el vehículo y el dock no deben moverse. Si se produce un movimiento, la aeronave regresará inmediatamente a la posición absoluta del sitio alternativo respectivo. Al conducir y entrar o salir de garajes subterráneos, asegúrate de prestar atención a la seguridad vial y a las restricciones de altura. Asegúrate de que la cubierta del dock esté cerrada cuando el vehículo esté en movimiento. Al desplegar dos docks en un vehículo, estos deben añadirse al mismo proyecto para garantizar el despegue y el aterrizaje seguros de varias aeronaves.

No.

La aeronave logra un posicionamiento preciso a través del sistema de posicionamiento por RTK y los marcadores visuales en la plataforma de aterrizaje del dock y en el lado interno de la cubierta.

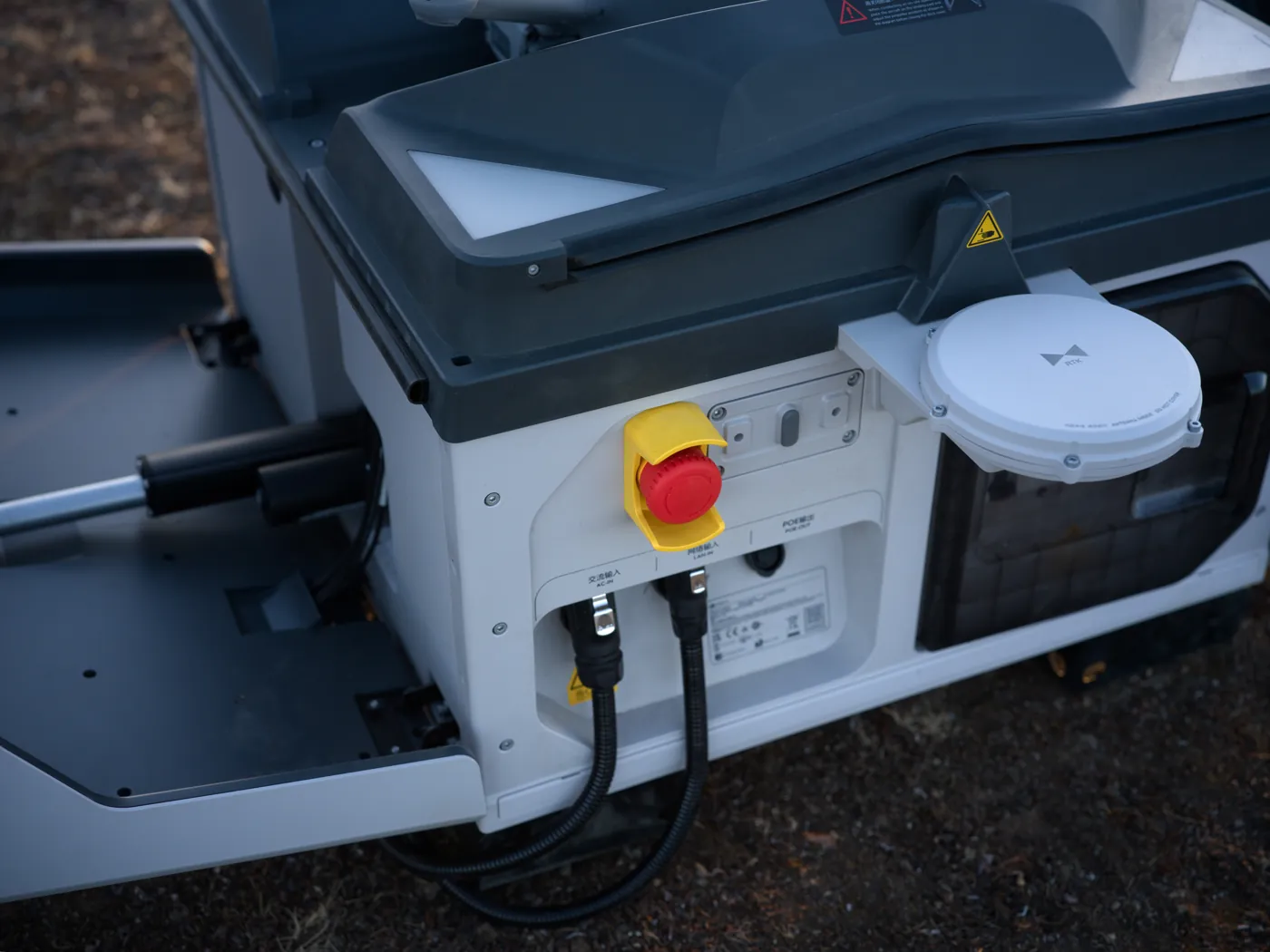

Si no hay suministro eléctrico de la red, presiona una vez y luego mantén presionado el botón de función dentro del gabinete eléctrico para encender la batería auxiliar. Cuando hay suministro eléctrico de la red, la batería auxiliar se encenderá automáticamente sin operación adicional.

Apaga el interruptor de alimentación de CA, luego presiona una vez y luego mantén presionado el botón de función dentro del gabinete eléctrico para apagar la batería auxiliar.

Contacta con tu distribuidor local de DJI.

Los drones de las series DJI Matrice 4D y DJI Matrice 4*.

La Serie DJI Matrice 4D actualmente incluye dos versiones: DJI Matrice 4D y DJI Matrice 4TD. DJI Matrice 4D cuenta con una cámara gran angular con CMOS 4/3 de 20 MP, una telecámara media CMOS de 48 MP y 1/1,3 pulgadas, una telecámara CMOS de 48 MP y 1/1,5 pulgadas, y un telémetro láser, lo que le concede potentes capacidades de captura de imágenes. DJI Matrice 4TD está equipada con una cámara gran angular CMOS de 48 MP y 1/1,3 pulgadas, una telecámara media CMOS de 48 MP y 1/1,3 pulgadas, una telecámara CMOS de 48 MP y 1/1,5 pulgadas, una cámara térmica infrarroja, una luz NIR auxiliar y un telémetro láser. Además, ofrece potentes capacidades de captura de imágenes térmicas y en condiciones de poca luz.

La Serie DJI Matrice 4D cuenta con la certificación C2 y C6 de la Agencia de Seguridad Aérea de la Unión Europea (AESA).

IP55.

Solo la cámara gran angular con CMOS 4/3 de DJI Matrice 4D permite cartografiar sin puntos de control de tierra.

NO expongas los objetivos de la cámara de infrarrojos a fuentes de energía potentes, como el sol, lava o un rayo láser. De lo contrario, el sensor de la cámara podría quemarse y sufrir daños permanentes.

La Serie DJI Matrice 4D tiene las siguientes diferencias principales en comparación con la Serie Matrice 4: 1. Admite un índice de protección IP55. 2. Tiempo máximo de vuelo de 54 minutos. 3. Soporta una mayor capacidad de carga útil. 4. Admite el relé aéreo, donde un dron puede volar alto como relevo y abordar problemas de señal en terrenos montañosos. 5. Los brazos de los drones de la Serie Matrice 4D no son plegables.

Los drones de la Serie DJI Matrice 4D incorporan amortiguadores giratorios en la base de cada brazo para amortiguar la vibración de los brazos y así, garantizar un vuelo fiable y prolongado en varios entornos. Los brazos pueden girar en un pequeño ángulo, y los huecos visibles en la base de los brazos son características normales del diseño.

La efectividad anti-hielo de las hélices disminuye con el uso a lo largo del tiempo. Reemplaza las hélices cada 12 meses como mínimo o después de 500 horas de vuelo. No raye la superficie de las hélices ni las toque directamente con los dedos. No utilice disolventes a base de aceite o alcohol para limpiar las hélices, ya que estos líquidos pueden dañar la capa anti-hielo en la superficie. Cada juego de hélices está equilibrado dinámicamente. Al reemplazar las hélices, utiliza las hélices del mismo paquete y no las mezcles con hélices de otros paquetes. Si las hélices se deforman o dañan durante el uso, deberán reemplazarse de inmediato. Al reemplazar las hélices, asegúrate de reemplazar al mismo tiempo las arandelas y los tornillos correspondientes. No los reutilices.

Para proporcionar una mejor reducción de ruido.

Sí, pueden vincularse con DJI RC Plus 2 Enterprise para vuelo manual.

No.

Después de vincular dos drones con dos controles remotos respectivamente, configure la aeronave como la Aeronave Principal (aeronave operativa) en la aplicación DJI Pilot 2 del control remoto A, y configure la aeronave como la Aeronave de relevo en la aplicación DJI Pilot 2 del control remoto B. Espera a que los dos drones se vuelvan a vincular automáticamente. Una vez realizada la vinculación, puedes verificar el estado de la topología de conexión en la página principal.

Actualmente no.

Sí. Es necesario actualizar el control remoto al firmware más reciente.

Sí. Para garantizar la velocidad de carga, se recomienda priorizar el uso del Adaptador de corriente USB-C de 100 W de DJI y otros cargadores de más de 100 W que sean compatibles con el protocolo PD.

Sí.

No.

La Batería Serie DJI Matrice 4D se puede cargar con DJI Dock 3 y el Centro de carga de 240 W Serie DJI Matrice 4D.

El Centro de carga de 240 W Serie DJI Matrice 4D admite dos modos de carga. Si mueves el interruptor de modo situado en el lateral del centro de carga, puedes alternar entre los modos de carga. Modo Estándar: Cada batería se carga al 100 % en secuencia. Modo Listo para volar: Cada batería se carga al 90 % en secuencia y se mantiene al 90 % después de la carga. Este modo facilita el uso rápido de las baterías.

Carga con el Centro de carga de 240 W Serie DJI Matrice 4D: En Modo Estándar, se tarda aproximadamente 40 minutos en cargar completamente una Batería Serie DJI Matrice 4D desde el 15 %. En Modo Listo para Volar, se tarda aproximadamente 30 minutos en cargar una Batería Serie DJI Matrice 4D del 15 % al 90 %. Carga con DJI Dock 3: En Modo Estándar, se tarda aproximadamente 37 minutos en cargar completamente una Batería Serie DJI Matrice 4D desde el 15 %. En Modo Listo para Volar, se tarda aproximadamente 27 minutos en cargar una Batería Serie DJI Matrice 4D del 15 % al 95 %.

No.

Sí, puedes conectar el centro de carga al puerto SDC de la estación de energía para realizar la carga. La estación de energía de la serie DJI Power debe actualizarse al firmware más reciente.

No.

La Batería Serie DJI Matrice 4D puede funcionar en un entorno de funcionamiento de −20° a 45° C (−4° a 113° F). La vida de la batería se reducirá cuando se use en entornos con bajas temperaturas. Planifica adecuadamente el tiempo de vuelo.

Sirven para montar paracaídas y otros instrumentos.

Si se usa con aeronaves y Docks de DJI, se puede configurar en lugar alto como relé para abordar problemas de obstrucción de señal.

Se puede activar en la aplicación DJI Enterprise o en DJI Assistant 2 (Serie Enterprise) conectando su puerto Tipo-C a un cable.

Después de reemplazar la aeronave, vuelve a vincular la aeronave con DJI Dock para restaurar la conexión con la estación de relé. Para reemplazar el dock, vuelve a vincular la estación de relé y el dock.

Cuando la longitud del cable entre la estación de relé y el dock es menor de 100 metros, se recomienda alimentar el módulo PoE conectándolo directamente al puerto de salida PoE de DJI Dock 3 a través de un cable Ethernet. Cuando la longitud del cable entre la estación de relé y DJI Dock supera los 100 metros, es necesario comprar una fuente de alimentación PoE adicional para alimentarlo de forma independiente*.

La versión de despliegue fijo del relé D-RTK 3 solo admite el modo de estación de relé y se utiliza principalmente para el despliegue fijo de DJI Dock 3. La estación multifunción D-RTK 3 admite los modos de estación de relé, estación base y estación móvil, y puede funcionar con varios drones DJI.

Puede funcionar con DJI Dock 3 y con drones de la Serie Matrice 4D.

Puedes usar la aeronave y el control remoto de la Serie Matrice 4D para realizar la evaluación y selección del sitio en la ubicación prevista para el despliegue del relé, según las instrucciones de la aplicación DJI Pilot 2, y desplegar la estación de relé de acuerdo con los resultados de la selección del sitio.

No.

Sí, cuando se utiliza como estación de relé para DJI Dock 3, la aeronave comprobará la calidad de los datos RTK tanto de DJI Dock 3 como de la estación de relé, seleccionando la fuente de datos para garantizar un posicionamiento confiable.

La estación de relé tiene una batería de auxiliar integrada, por lo que puede seguir funcionando durante un tiempo tras un lo que le permite seguir funcionando un tiempo tras una interrupción de energía. Solucione el problema y restablezca el suministro de energía de inmediato.

Solo una.

La aplicación DJI Enterprise.

Se recomienda realizar el despliegue a menos de 1 kilómetro del dock, manteniendo una línea de visión clara entre DJI Dock 3 y la estación de relé, sin obstrucciones ni interferencias.

Cuando no hay obstrucciones ni interferencias, la versión de despliegue fijo del relé D-RTK 3 puede ampliar el rango de transmisión de vídeo hasta 25 km.

Actualmente no.

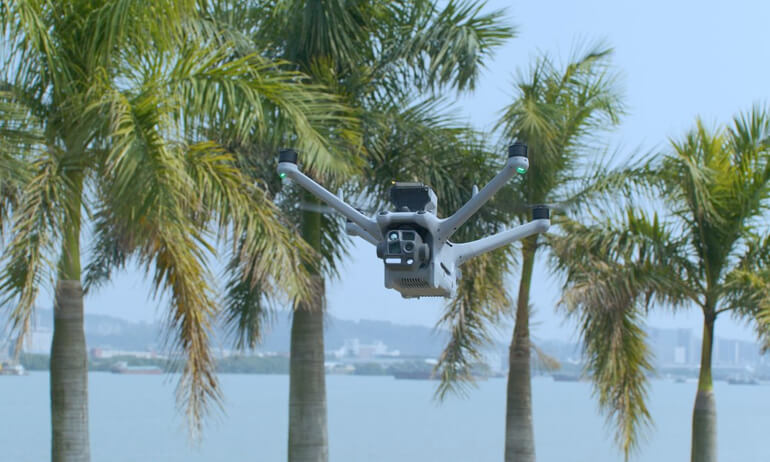

El altavoz DJI AS1 admite funciones de grabación y transmisión, entrada de archivos y conversión de texto a voz*. También ofrece transmisión en tiempo real y supresión de eco, lo que aumenta la eficiencia y la flexibilidad de las operaciones de búsqueda y rescate de emergencia. El foco y el altavoz se pueden utilizar de forma independiente o en combinación, lo que satisface las necesidades de escenarios más operativos.

Las aeronaves de las series DJI Matrice 4D y DJI Matrice 4.

Retira el soporte inferior del altavoz. Instala el altavoz antes de encender la aeronave. No instales el altavoz mientras la aeronave está encendida. Cuando lo instales en la aeronave, aprieta los tornillos y garantiza un sellado adecuado de la interfaz. Si lo usas con DJI Dock, utiliza la llave hexagonal incluida para volver a apretar los tornillos. Después de la instalación, conéctate a internet para activar el altavoz y calibrar la brújula según las instrucciones. Si aparece notificación de actualización de firmware, actualiza al firmware más reciente de inmediato.

Presta atención a lo siguiente cuando utilices el altavoz: 1. Después de instalar el altavoz, el rendimiento de potencia y el tiempo de vuelo de la aeronave se verán afectados. Presta atención para garantizar la seguridad del vuelo. 2. Utiliza el control remoto estándar para reproducir voces humanas y obtener un efecto de sonido óptimo. Para evitar daños irreversibles en el altavoz, no se recomienda reproducir sonidos de frecuencia única. 3. NO uses el altavoz cerca de personas o en un área urbana donde se concentren estructuras sensibles al ruido, ya que el volumen podría provocar accidentes o lesiones.

Actualmente solo admite inglés y chino mandarín.

Al hablar, mantente cerca del micrófono del control remoto o del ordenador y trata de mantener un ritmo de habla constante.

Admite atajos para iniciar/detener la transmisión en tiempo real. Puedes configurar los atajos en Personalizar botones RC en la aplicación DJI Pilot 2 para una operación rápida durante las tareas.

Instala el altavoz en la aeronave y se actualizará junto con el firmware de la aeronave. Hay cuatro formas de actualizar el firmware: 1. Realiza una actualización con un solo clic en la página de gestión de dispositivos de DJI FlightHub 2. 2. Conecta la aeronave a un ordenador y utiliza DJI Assistant 2 (Serie Enterprise) para proceder con la actualización. 3. Pulsa actualización de firmware en la interfaz principal de la aplicación DJI Pilot 2. 4. Cuando la aplicación DJI Pilot 2 solicite una actualización coherente de todos los módulos, confirma la actualización.

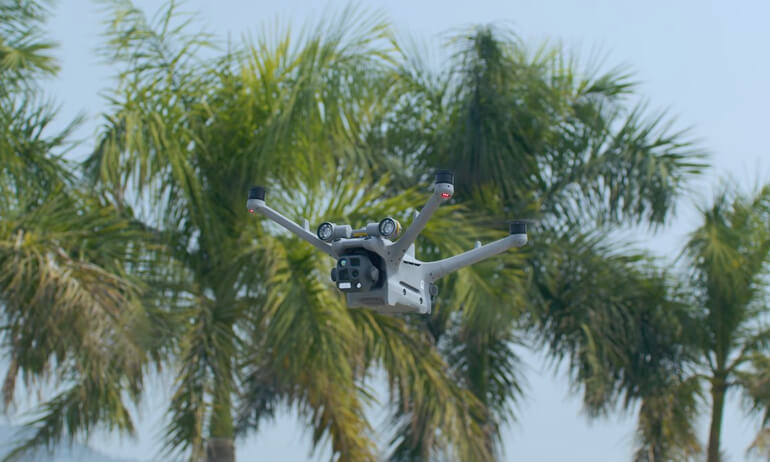

El foco DJI AL1 admite dos modos de iluminación: constante y estroboscópico; también permite habilitar y deshabilitar la función de seguimiento del estabilizador*. El foco y el altavoz se pueden utilizar de forma independiente o en combinación, lo que satisface las necesidades de escenarios más operativos. El nuevo modo de iluminación con campo de visión amplio puede iluminar un área más extensa en modo gran angular*.

Los drones de las series DJI Matrice 4D y DJI Matrice 4.

Utiliza herramientas para quitar el soporte ubicado en la parte inferior del foco. Instala el foco antes de encender la aeronave. No instales el foco mientras la aeronave está encendida. Cuando realices la instalación en la aeronave, asegúrate de que los tornillos queden apretados para mayor seguridad. Si lo usas con DJI Dock, utiliza la llave hexagonal incluida para volver a apretar los tornillos. Tras la instalación, conéctate a internet para activar el foco según las instrucciones. Si aparece una notificación de actualización de firmware, actualiza al firmware más reciente de inmediato.

Presta atención a lo siguiente cuando utilices el foco: 1. Después de instalar el foco, el sistema anticolisión superior de la aeronave se desactivará, y el rendimiento de potencia y el tiempo de vuelo se verán afectados. Cuando se enciende el foco, el sistema anticolisión se desactiva automáticamente. Presta atención para garantizar la seguridad del vuelo. 2. NO apuntes el foco directamente a los ojos de las personas para evitar causarles daños oculares. 3. El foco puede calentarse después de un funcionamiento prolongado. Ten cuidado para evitar quemaduras.

Al usar el foco durante vuelos a gran altura, la presencia de vapor de agua y partículas en la atmósfera puede hacer que la imagen aparezca blanca. Se recomienda habilitar la función de desempañado electrónico* para obtener una mejor calidad de imagen. Se recomienda reducir adecuadamente el brillo del foco y encenderlo según sea necesario para minimizar el impacto en el tiempo de vuelo de la aeronave.

En los ajustes del foco, puedes desactivar la función de seguimiento del estabilizador. Ten en cuenta que, una vez desactivado, el foco mantendrá su ángulo actual; cuando se vuelva a activar, el foco se ajustará automáticamente para alinearse con la orientación del estabilizador. La función de seguimiento del estabilizador permanecerá habilitada por defecto tras reiniciar la aeronave.

En los ajustes del foco de la aplicación, activa el modo de iluminación con campo de visión amplio para aumentar el rango de iluminación. Cuando se activa, el rango de iluminación se extiende y desplaza los estabilizadores a ambos lados. Esta función está vinculada a la relación de zoom de la cámara y solo es efectiva con la cámara gran angular y el zoom 1X.

Es compatible con accesos directos para apagar, encender o parpadear. Puedes configurar los atajos en Personalizar botones RC en la aplicación DJI Pilot 2 para una operación rápida durante las tareas.

Instala el foco en la aeronave, y se actualizará junto con el firmware de la aeronave. Hay cuatro formas de actualizar el firmware: 1. Realiza una actualización con un solo clic en la página de gestión de dispositivos de DJI FlightHub 2. 2. Conecta la aeronave a un ordenador y utiliza DJI Assistant 2 (Serie Enterprise) para proceder con la actualización. 3. Pulsa actualización de firmware en la interfaz principal de la aplicación Pilot. 4. Cuando la aplicación DJI Pilot 2 solicite una actualización coherente de todos los módulos, confirma la actualización.

Cuando utilices el altavoz y el foco como una unidad combinada, retira el soporte del adaptador de la parte inferior del altavoz y el foco, instala el altavoz en la interfaz superior del foco y aprieta los tornillos.

1. Los productos pueden estar dañados o funcionar incorrectamente debido a impactos. NO dejes caer el producto. 2. La aeronave se puede guardar directamente en la caja de seguridad con el foco instalado.

Los drones de las series DJI Matrice 4D y DJI Matrice 4.

Debes apretar los tornillos y asegurarte de que la interfaz tenga un sellado adecuado. Si lo usas con DJI Dock, utiliza la llave hexagonal incluida para volver a apretar los tornillos. Cuando lo uses con DJI Dock, coloca correctamente la etiqueta de posicionamiento LiDAR en la cubierta del dock según las instrucciones del manual. Completa la instalación de los accesorios del Módulo de detección de obstáculos antes de encender la aeronave. No instales los accesorios del Módulo de detección de obstáculos mientras la aeronave está encendida. Después de la instalación, conéctate a internet y activa el Módulo de detección de obstáculos según las indicaciones. Si aparece un aviso de actualización de firmware, actualiza al firmware más reciente de manera oportuna.

Mantén limpio el domo del radar para evitar afectar el rendimiento del sistema anticolisión.

Instala el Módulo de detección de obstáculos en la aeronave, y se actualizará junto con el firmware de la aeronave. Hay cuatro formas de actualizar el firmware: 1. Realiza una actualización con un solo clic en la página de gestión de dispositivos de DJI FlightHub 2. 2. Conecta la aeronave a un ordenador y utiliza DJI Assistant 2 (Serie Enterprise) para proceder con la actualización. 3. Pulsa Actualización de firmware en la interfaz principal de la aplicación DJI Pilot 2. 4. Cuando la aplicación DJI Pilot 2 solicite una actualización uniforme para todos los módulos, confirma la actualización.

Antes de la instalación o de conectar o desconectar los cables del dispositivo, primero apaga el Dock. No presiones la cubierta del Dock con fuerza durante la instalación. Asegúrate de instalar el soporte tal como se muestra en el diagrama. No lo instales al revés. Usa los tornillos correctos como se muestra en el diagrama y asegúrate de que todos los tornillos estén apretados. No coloques herramientas de instalación en la plataforma de aterrizaje en ningún momento. Antes de cerrar la cubierta del Dock, asegúrate de que la superficie de la plataforma de aterrizaje esté libre de objetos extraños y suciedad. Coloca el autoadhesivo de recordatorio incluido en el panel de control de la cabina.

Funcionamiento continuo de la aeronave: A una temperatura ambiente de 25 °C (77 °F), durante el funcionamiento continuo de la aeronave y con el aire acondicionado del Dock configurado para enfriar, el tiempo de funcionamiento es de 2 a 3 horas. Dock y la aeronave en espera: A una temperatura ambiente de 25 °C (77 °F), con el aire acondicionado en modo inactivo, puede durar de 7 a 8 horas.

No.

La aplicación DJI Pilot 2 y otro software desarrollado con MSDK.

Sí.

DJI Matrice 4TD admite la captura oblicua inteligente en la función de recopilación oblicua de la ruta del área.

Las aeronave de la Serie DJI Matrice 4D cuentan con captura oblicua inteligente de 5 direcciones, lo que permite completar la recopilación de datos con una sola ruta. Por el contrario, la Serie DJI Mavic 3E cuenta con captura oblicua inteligente de 3 direcciones, lo que requiere dos rutas para completar la recopilación de datos.

Tanto la Serie DJI Matrice 4D como la Serie Zenmuse P1 incorporan captura oblicua inteligente de 5 direcciones. Sin embargo, la captura oblicua inteligente de la Serie DJI Matrice 4D tiene forma de "X", mientras que la captura oblicua inteligente de la Serie Zenmuse P1 tiene forma de "+".

La Serie DJI Matrice 4D admite la cartografía precisa después de activar la función RTK. Equipar la Serie DJI Matrice 4TD con el módulo RTK no puede garantizar la precisión final.

La Serie DJI Matrice 4D admite Payload SDK, Mobile SDK y API en la nube. Para recibir asistencia técnica, ponte en contacto con dev@dji.com.

Puedes visitar la Plataforma para Desarrolladores DJI para obtener información importante, o ponte en contacto a dev@dji.com para obtener asistencia técnica.

DJI Dock 3 y la versión de despliegue fijo de la estación de relé D-RTK 3.

La Serie Matrice 4D solo es compatible con las rutas de vuelo de la Serie DJI M30 cuando se utiliza la cámara térmica infrarroja. Aún no es compatible con rutas de cámaras de gran angular o zoom.

No. Confirma los países y regiones correspondientes con tu distribuidor antes de comprarla.

No.
