Serie Zenmuse H30

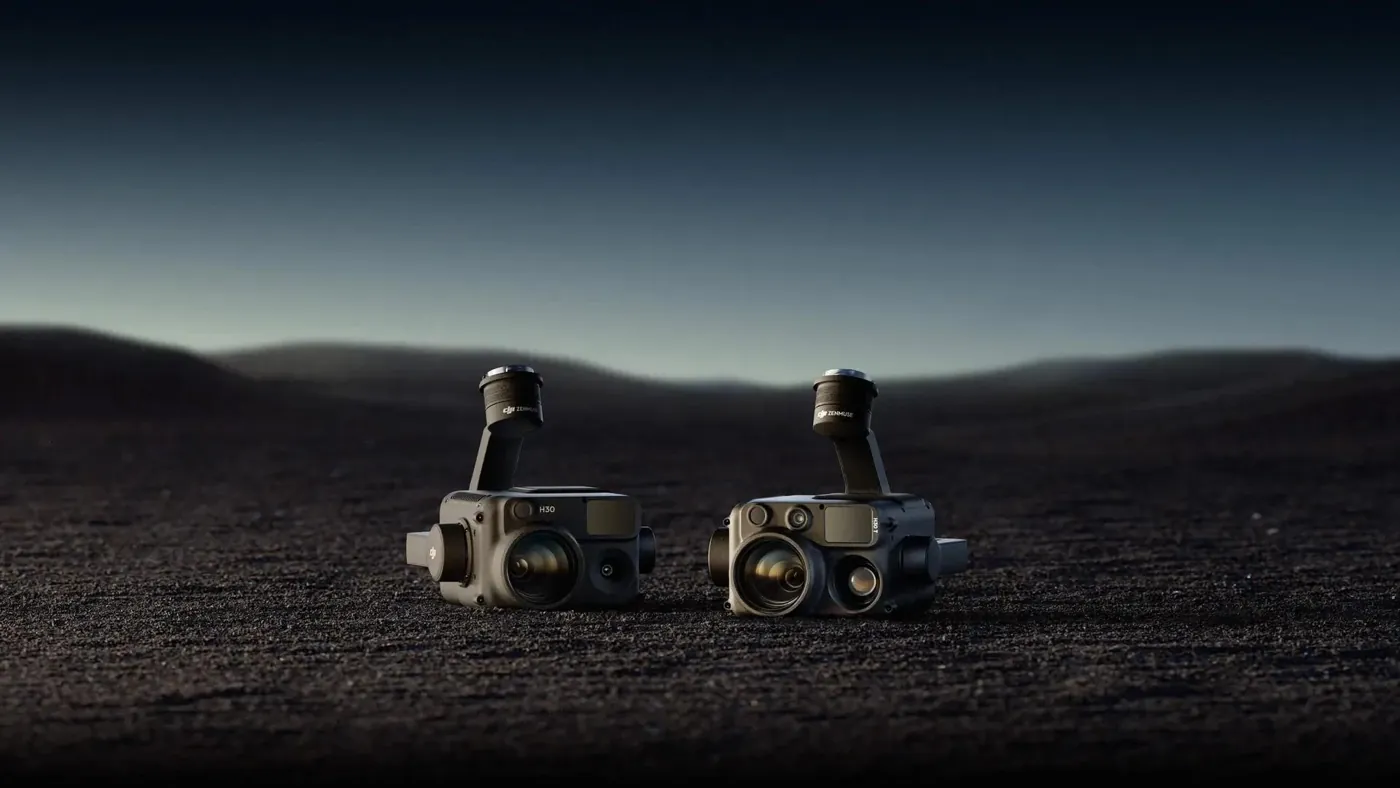

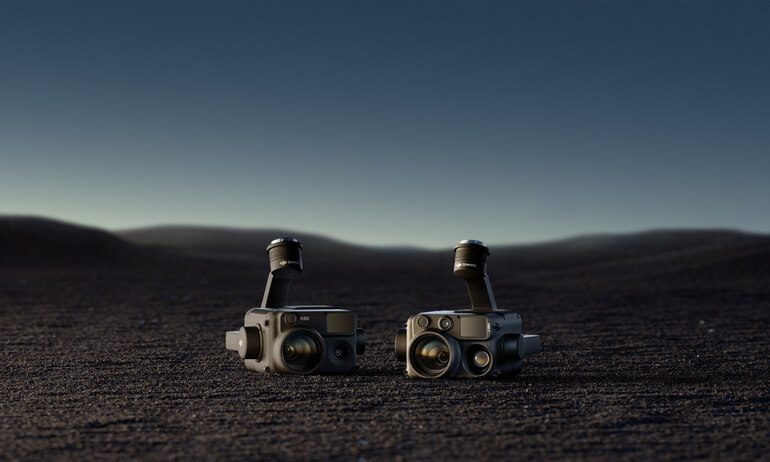

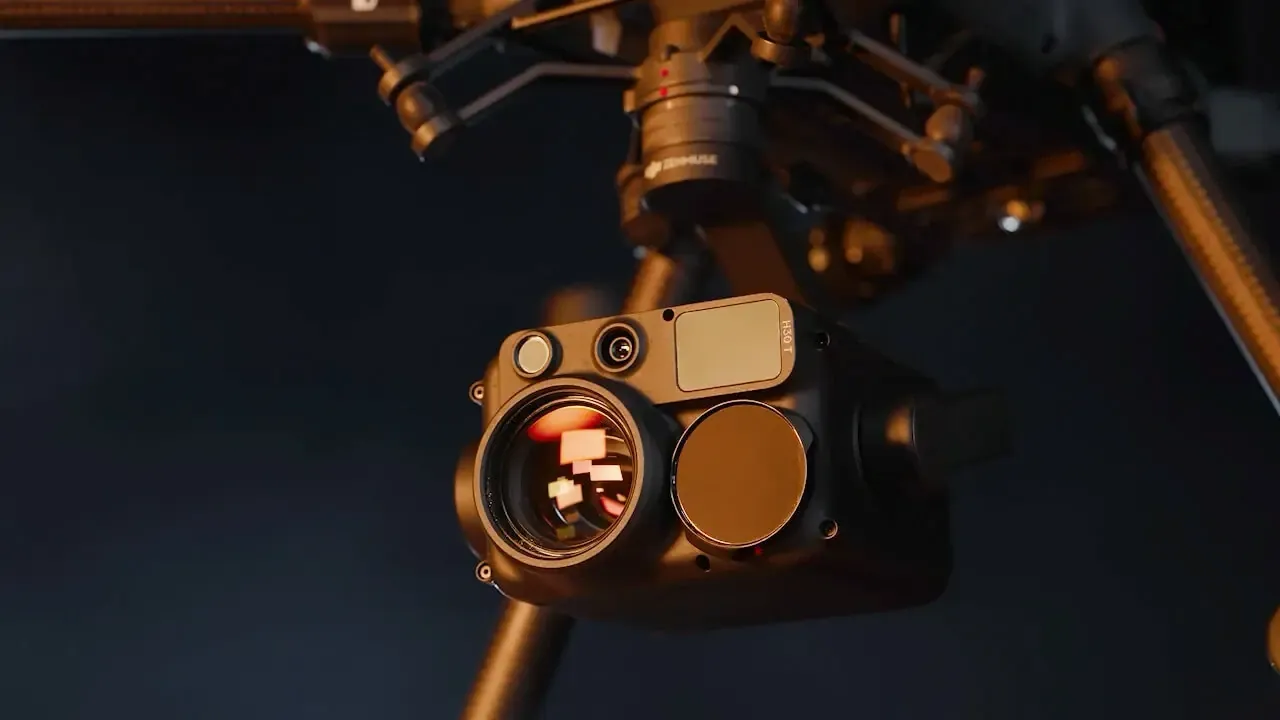

La Serie Zenmuse H30 tiene 2 modelos: Zenmuse H30 (cuatro módulos: una cámara gran angular, una cámara con zoom, un telémetro láser y una luz NIR auxiliar) y Zenmuse H30T (cinco módulos: una cámara gran angular, una cámara con zoom, un telémetro láser, una cámara térmica infrarroja y una luz NIR auxiliar).

Matrice 400, Matrice 350 RTK y Matrice 300 RTK (Matrice 300 RTK requiere DJI RC Plus). Antes de usarlos, actualiza el firmware del dron y del control remoto a la última versión.

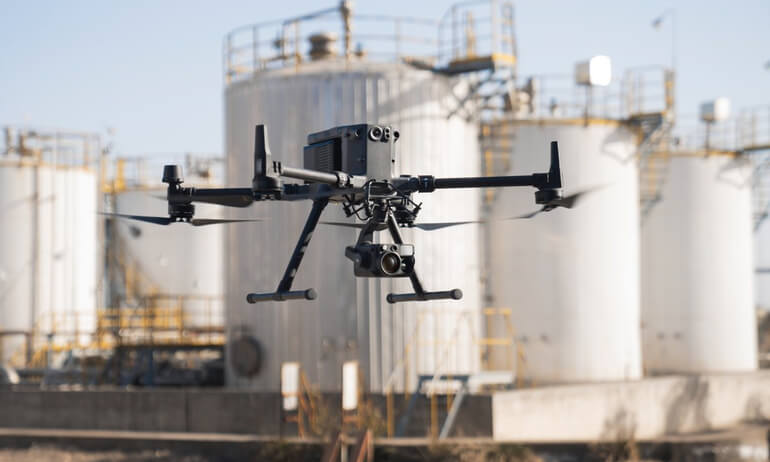

Se puede montar cualquier instrumento de la Serie Zenmuse H30 en cualquier puerto del estabilizador deMatrice 400, Matrice 350 RTK o Matrice 300 RTK.

1. Mejores capacidades de luz visible: Admite zoom óptico hasta 34× y zoom digital hasta 400×. ‌2. Mejor cámara térmica infrarroja: Resolución aumentada de 640×512 to 1280×1024; cuenta con el modo de alta resolución para observar mejor objetos con pequeñas diferencias de temperatura; rango de medición de temperatura aumentado de −20 a 1600 °C (de −4 a 2912 °F).* 3. Mejores capacidades para escenas nocturnas, con tasas de fotogramas ajustables de 25 fps, 15 fps y 5 fps; y dispone de una luz NIR auxiliar. 4. Rango del telémetro láser aumentado a hasta 3000 metros.‌‌ 5. Admite Captura oblicua. ‌6. Admite desempañamiento electrónico. 7. Ofrece estabilización en primer plano del vídeo, lo que mejora la eficiencia de las operaciones, como en las inspecciones de líneas de alta tensión.‌

IP54.

Zoom óptico hasta 34× y zoom digital hasta 400×.

Cámara con zoom: 7328×5496, 3664×2748 Cámara gran angular: 8064×6048, 4032×3024 Cámara térmica infrarroja: 1280×1024

MP4 y códecs H.264 y H.265.

VBR significa tasa de bits variable, que ofrece tasas de bits más bajas para escenas estáticas y tasas de bits más altas para escenas dinámicas. Esto garantiza una calidad de imagen óptima en distintos escenarios de grabación, pero requiere una tarjeta microSD capaz de admitir altas tasas de bits. CBR significa tasa de bits constante, en la que la tasa de bits se mantiene fija independientemente de la escena, y las velocidades de escritura para la tarjeta microSD son más constantes.

La pregrabación es una función que permite al dispositivo grabar en caché un segmento de vídeo de una duración preestablecida antes de que el usuario inicie la grabación. Cuando comienza la grabación, el contenido guardado en caché se incluye en el vídeo, lo que evita un uso excesivo del espacio de la tarjeta microSD. Propósito: Con la pregrabación activada, incluso si la grabación comienza después de que un evento haya empezado, el dispositivo puede guardar los momentos previos al comienzo de la grabación en la tarjeta microSD para garantizar que no se pierda información potencialmente crítica.

Dos horas. La grabación se detendrá automáticamente tras dos horas.

Sí.

1. No apuntes con el objetivo de la cámara a fuentes de energía de mucha potencia, como el sol, lava o rayos láser. La temperatura de los objetos que se observan no debe ser superior a 800 °C (1472 °F) (cuando no está instalado el filtro de densidad infrarroja). De lo contrario, quemará el sensor infrarrojo y causará daños irreversibles. 2. No dejes el producto bajo la luz directa del sol, en áreas con poca ventilación o cerca de fuentes de calor, p. ej. radiadores. 3. No enciendas y apagues repetidamente el estabilizador y la cámara. Tras apagarlos, espera al menos 30 segundos antes de encenderlos de nuevo. De lo contrario, podría afectar a la vida útil de los chips de la cámara. 4. No cambies en caliente la tarjeta microSD durante su uso. 5. No toques la superficie del objetivo con las manos. Ten cuidado para evitar rayar la superficie del objetivo con objetos afilados. De lo contrario, la calidad de las imágenes podría verse afectada. 6. Limpia la superficie del objetivo de la cámara con un paño limpio, suave y seco. No uses detergentes alcalinos. 7. Guarda la carga útil en una caja de seguridad y mantenla seca y ventilada. La humedad ambiental recomendada es entre 40 % y 50 %.

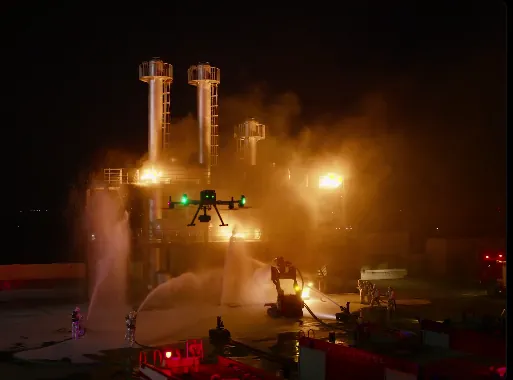

Los productos son adecuados para una amplia variedad de sectores, que incluyen, entre otros, inspecciones geotérmicas, lucha contra incendios y tareas de búsqueda y rescate, protección de la vida silvestre, inspecciones de líneas de alta tensión, inspecciones petrolíferas y gasísticas, aplicación de leyes de tráfico, inspecciones de instalaciones e inspecciones de infraestructuras.

El modo de alta ganancia ofrece capacidades de medición de temperatura más precisas, con un rango de medición de −20 a 150 °C (−4 a 302 °F). El modo de baja ganancia ofrece un rango de medición de temperatura más amplio, de 0 a 600 °C (32 a 1112 °F). El modo de alta resolución está diseñado para observar objetos con pequeñas diferencias de temperatura, lo que hace que el objetivo destaque más claramente. Este modo no admite medición de temperatura.

Medición de punto: Pulsa en cualquier punto de la vista de la cámara térmica infrarroja para mostrar la temperatura en ese punto. Medición de temperatura en punto central: Pulsa en el punto central de la vista de la cámara térmica infrarroja para mostrar la temperatura en ese punto y así obtener mediciones más precisas. Al pulsar fuera del punto central, se sale del ‌modo de medición de temperatura en punto central. Medición de área: Enmarca cualquier área de la vista de la cámara térmica infrarroja para seleccionarla y mostrar las temperaturas más alta y más baja dentro de esa área junto con sus ubicaciones.

La calibración de campo plano se utiliza para optimizar la calidad de la imagen térmica y para que los cambios de temperatura se aprecien con mayor facilidad. Puedes activar manualmente la FFC al deshabilitar los ajustes de FFC automática en la configuración.

No es recomendable realizar continuamente la FFC manual sin pausa, ya que esto puede causar que el obturador de la cámara térmica infrarroja se caliente de forma irregular y dé como resultado una imagen inconsistente. Si esto sucede, realiza una FFC una vez cada 30 segundos y la imagen debería volver a ser normal.

En un entorno de laboratorio sin viento a 25 °C (77 °F), observando un objetivo de cuerpo negro desde una distancia de 13 metros: Sin el filtro de densidad infrarroja instalado, la precisión de la medición en el modo de alta ganancia es de ±2 °C o ±2 %, y en el modo de baja ganancia es de ±5 °C o ±3 % (la que sea mayor). Con el filtro de densidad infrarroja instalado, la precisión de la medición para temperaturas inferiores o iguales a 1000 °C (1832 °F) es de ±80 °C (176 °F) o ±8 %; para temperaturas superiores a 1000 °C (1832 °F), es de ±100 °C (212 °F) o ±10 % (la que sea mayor).

La distancia mínima de enfoque es de 13 metros. Hasta 13 metros, la precisión de la medición de temperatura no se verá afectada, pero la imagen estará desenfocada. Es recomendable mantener una distancia de enfoque de más de 13 metros.

Puedes usar DTAT3 (DJI Thermal Analysis Tool 3) V3.3.0 o posterior.

Es el tamaño del sensor nativo con una resolución de 1280×1024.

Esta función permite capturar imágenes nítidas cuando la cámara térmica infrarroja está a un zoom 5× o superior.

Factores como la emisividad del objetivo, la distancia, la temperatura ambiental y la humedad pueden afectar a la precisión de las mediciones de temperatura.

Los parámetros de la medición de temperatura infrarroja se pueden configurar en la aplicación DJI Pilot 2. La aplicación permite la lectura automática de los valores del telémetro láser y de la temperatura ambiental, así como la configuración manual de los valores de la emisividad del objeto y de la humedad ambiental para corregir los resultados de la medición de temperatura.

La H30T cerrará automáticamente el obturador cuando detecte condiciones que pudieran causar quemaduras al sensor de infrarrojos. Sin embargo, el software de detección puede fallar. No apuntes con el objetivo de la cámara térmica infrarroja a fuentes de energía de mucha potencia, como el sol, lava o rayos láser. De lo contrario, quemarán la cámara y causarán daño permanente.

Aumenta el rango de medición de temperatura del módulo de imágenes térmicas de 0 a 1600 °C (de 32 a 2912 °F), lo que permite evaluar de forma más eficaz la variación de temperatura y localizar rápidamente puntos de alta temperatura. Tras instalar el filtro de densidad infrarroja, hay una reducción en la recepción de la señal IR, lo que también disminuye la calidad de imagen. No es adecuado para observar a objetivos a temperaturas normales y se recomienda usarlo en el modo de baja ganancia.

Mejora la calidad de imagen cuando hay poca luz, presentando información visual más clara y precisa para garantizar eficiencia y precisión durante operaciones nocturnas.

El modo Escena nocturna de la H30T admite ajustes de 25 fps, 15 fps y 5 fps, con un ISO máximo de 819 200, lo que ofrece una mejor reducción de ruido y compatibilidad con iluminación NIR.

Niveles más altos de reducción de ruido dan como resultado tasas de fotogramas más bajas y mayor sensibilidad, junto con un mejor rendimiento de la reducción de ruido. Sin embargo, debido a la tasa de fotogramas reducida, la fluidez de la señal en directo disminuye de igual forma.

El desempañamiento electrónico es una técnica de procesamiento de imágenes diseñada para reducir el desenfoque de la imagen y los efectos de niebla causados por la dispersión de la luz, la humedad atmosférica y otros factores. Utiliza algoritmos informáticos para optimizar y restaurar imágenes, mejorando su claridad y calidad. El desempañamiento electrónico de nivel bajo es principalmente para cuando hay poca niebla, mientras que el desempañamiento electrónico de nivel alto puede corregir situaciones como la bruma que hay después de que llueva o niebla moderada.

No. El desempañamiento electrónico está diseñado para situaciones de niebla durante el día, mientras que el modo Escena nocturna es para condiciones de poca iluminación por la noche. Ambas requieren procesamiento de imagen, pero, debido a distintos escenarios y finalidades de aplicación, sus efectos entrarían en conflicto, por lo que no se pueden usar simultáneamente.

Las cámaras con zoom normalmente observan a objetivos que están más lejos y son más susceptibles a los efectos de la lluvia, la niebla y la bruma. Por tanto, el desempañamiento electrónico lo proporciona principalmente la cámara con zoom.

Admite hasta zoom 15×.

El modo Captura inteligente permite que la cámara ajuste automáticamente parámetros basados en distintas situaciones y condiciones de iluminación para lograr resultados de mayor calidad en las fotos. Sin embargo, la velocidad de captura puede ser más lenta en comparación con el modo Disparo único. Captura inteligente es adecuado para todas las situaciones.

La serie H30 ofrece precisión general en topografía y cartografía, con una precisión de ≤10 cm.*

Para la cámara con zoom, la distancia mínima de enfoque es de 1.5 metros con zoom inferior a 5×, de 5 metros con zoom entre 5× y 20× y de 10 metros con zoom superior a 20×. La cámara gran angular tiene una distancia mínima de enfoque de 1 metro.

Cambia la señal en directo a una imagen en escala de grises mediante la eliminación del filtro IR, por lo que incrementa el contraste entre las áreas iluminadas y sombreadas, lo que facilita la localización de los objetivos.

La luz NIR auxiliar ofrece iluminación NIR adicional en entornos con poca luz (con menos de 1 lux o media luna), que es especialmente útil para operaciones nocturnas de observación de seguridad y de búsqueda y rescate.

‌1. En entornos oscuros o con poca luz (p. ej., zonas urbanas por la noche), el modo Escena nocturna es suficiente. No es recomendable activar la luz NIR auxiliar en estas condiciones, ya que podría emblanquecer la imagen y reducir su contraste. ‌2. Al observar desde distancias de más de 200 metros en condiciones de poca iluminación u oscuras, o con condiciones climáticas como lluvia o niebla, la dispersión hacia atrás de la luz debido a efecto Tyndall de las partículas en el aire puede provocar emblanquecimiento de la imagen y reducción del contraste.‌

El rango es de 3-3000 m, siendo 3000 metros el límite superior de la distancia de medición y 3 metros el límite inferior. Rango para objetos comunes: praderas: 2000 m; bosques: 1900 m; superficies de carreteras: 1700 m.*‌

1. Condiciones meteorológicas como lluvia, niebla, neblina o nieve. 2. Objetos con reflectancia especular y objetos con reflectancia total. 3. Escenas complejas con múltiples objetivos.

Después de que la aeronave se mueva hacia delante, detrás, izquierda y derecha durante aproximadamente 10 segundos, la Serie Zenmuse H30 puede lograr una precisión de marca de 20 metros a una distancia de 1 kilómetro.
