Zenmuse H20 Series

La serie Zenmuse H20 tiene dos modelos: la Zenmuse H20 (modelo triple sensor con cámara gran angular, cámara zoom y un telémetro láser) y la Zenmuse H20T (modelo de cuatro sensores con cámara gran angular, cámara con zoom, telémetro láser y cámara térmica radiométrica).

En entornos controlados de laboratorio, la protección de las cámaras de la serie Zenmuse H20 tiene una clasificación IP44 según los estándares IEC60529. Este nivel de protección no es efectivo permanentemente y disminuirá con el desgaste. • Asegúrate de que el conector y la superficie del estabilizador estén secos y sin humedades antes de instalar el estabilizador. • Antes de su uso, asegúrate de que el estabilizador está correctamente instalado en la aeronave, y de que la cubierta de protección de la tarjeta SD está limpia, no presenta objetos extraños y está correctamente cerrada. • Antes de abrir la tapa de la tarjeta SD, limpia la superficie del cuerpo de la aeronave.

Cámara térmica radiométrica: R-JPEG, 640×512 px Cámara gran angular: JPEG, 4056×3040 px Cámara zoom: JPEG, 5184×3888 px

Cámara térmica radiométrica: 640×512 a 30 fps Cámara gran angular: 1920×1080 a 30 fps Cámara con zoom: 3840×2160 a 30fps / 1920×1080 a 30fps

MP4 con códec H.264

Zoom óptico híbrido 23×, zoom máx. 200×

Cuanto mayor sea el zoom, mayor será la distancia de enfoque. 1-2.8×, la distancia mínima de enfoque es de 1 m. 2.9-3.9×, la distancia mínima de enfoque es de 2 m. 4-4.6×, la distancia mínima de enfoque es de 3 m. 4.7-14.2×, la distancia mínima de enfoque es de 5 m. 14.3-200×, la distancia mínima de enfoque es de 8 m. Si el objetivo está a una distancia inferior a la distancia mínima de enfoque, no podrá enfocarse. Por ejemplo, si la aeronave está a 5 metros de una torre de tensión, la cámara no podrá enfocar a la torre con un zoom de más de 14.2×.

Los telémetros láser miden la distancia calculando el tiempo que tarda la luz en ser reflejada. Su precisión puede verse afectada en entornos en los que este tiempo se vea afectado. El alcance se verá reducido en situaciones con humo, lluvia, nieve, polvo u otros elementos ambientales, y los valores obtenidos pueden ser incorrectos. Al medir un objeto con componentes de cristal o transparentes: Si el cristal está a una distancia moderada, la distancia hasta él puede medirse (pero no al objeto tras el cristal). Es posible que el cristal refleje el láser a otro lugar, dando un resultado incorrecto. Si la superficie de cristal es muy lisa o está muy cerca, la luz pasará a través de ella y detectará el objeto que hay detrás, pero el alcance ser verá muy reducido.

30 fps

La precisión es de ±2 °C o de ±2 % (aplica el margen de error que sea mayor). (Medido a 25 °C en un laboratorio sin viento, a 5 m de distancia de un cuerpo de color negro). Nota: Los cuerpos negros tienen diferentes niveles de emisividad, la medición anterior se basa en un cuerpo negro en concreto y solo debe utilizarse a título de referencia.

La reflectividad de los objetos: los metales brillantes tienen una mayor reflectividad y resultarán en una menor precisión, dando temperaturas inferiores a las reales. La temperatura de la radiación de fondo: en un día soleado con el cielo despejado la precisión se verá afectada en menor medida que en un día nublado. La temperatura y la humedad ambientales: cuanto mayor sea la temperatura y la humedad, más posible es que la medición se vea afectada y descienda la precisión. La distancia entre la cámara y el objeto: cuanto más alejado de la cámara se encuentre el objeto, menor será la precisión.

Modo de alta ganancia: mide un intervalo de temperatura más reducido pero con mayor precisión. El intervalo de temperatura es de −40 a 150 °C. Modo de baja ganancia: mide un intervalo de temperatura mayor, pero con menor precisión. El intervalo de temperaturas es de −40 a 550 °C.

Sí, dispone de zoom digital de dos, cuatro y ocho aumentos.

La calibración de campo plano se utiliza para optimizar la calidad de imagen térmica y para que los cambios de temperatura se aprecien con mayor facilidad. Puedes deshabilitar la FFC automática en los ajustes para activarla manualmente.

Hay dos formas: la Medición puntual (Spot Meter) mide la temperatura de un solo punto, y la Medición de área (Area Measurement) mide las diferentes temperaturas que se dan dentro de una zona.

La Zenmuse H20T solo tiene un modelo. Su cámara térmica tiene una distancia focal de 13.5 mm (f1.0). Es una distancia equivalente en 35 mm a 58 mm. El campo de visión diagonal es de 40.6°.

Puedes procesarlas con la DJI Thermal Analysis Tool. Descárgala aquí: http://www.dji.com/zenmuse-h20-series/downloads

La serie Zenmuse H20 está diseñada para evitar que sus componentes sufran daños por agua. Pero si la humedad es demasiado elevada o si el instrumento se ve expuesto a la lluvia, es posible que entre vapor de agua en la cámara. Al encenderse, los componentes eléctricos se calentarán y harán que la humedad que haya entrado se evapore, y acabe condensándose al contacto con el objetivo, resultando en empañamiento. Esto puede resolverse normalmente encendiendo la aeronave y esperando a que el vapor de disipe. Si no estás utilizando el instrumento, recomendamos que lo almacenes en un estuche designado o en un lugar seco y fresco, con una humedad relativa de menos del 40 %.

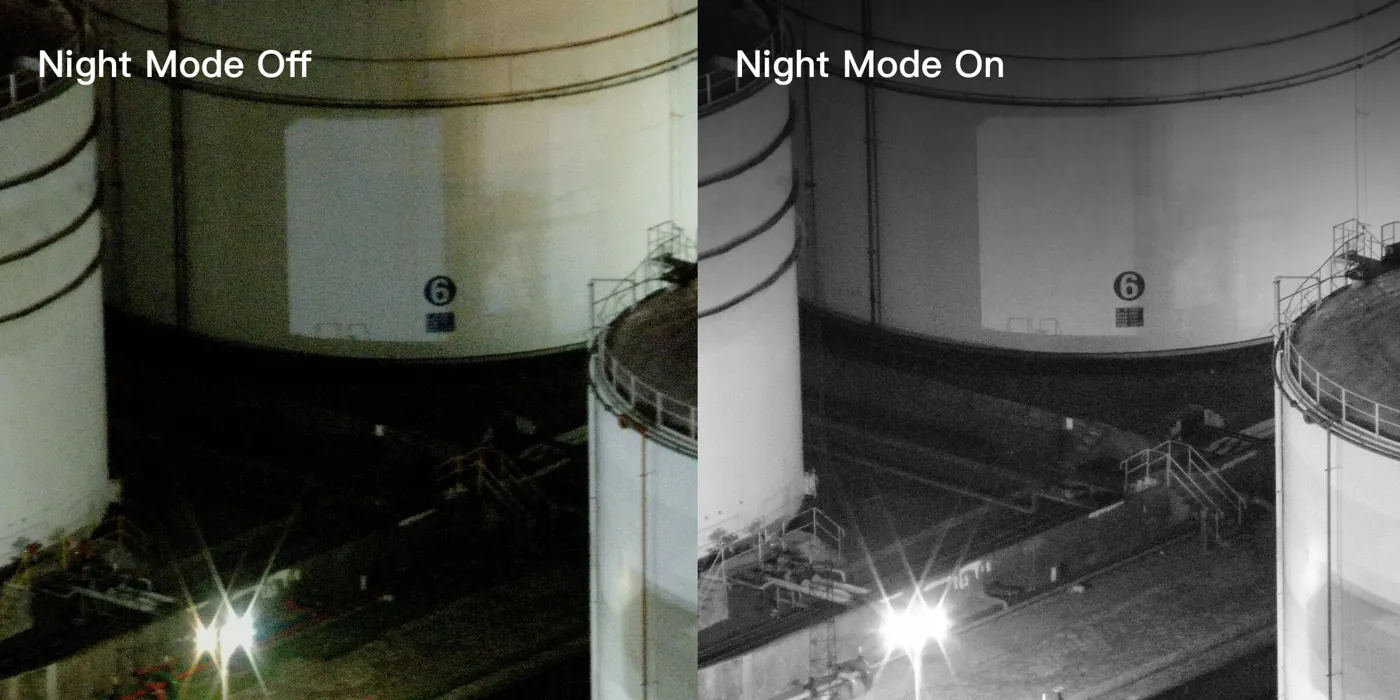

En el modo Escena nocturna, la cámara cambiará el filtro infrarrojo y optimizará los parámetros ISP para condiciones de poca luz.

En DJI Pilot, puedes seleccionar un área en la vista de gran angular y se tomará una imagen en gran angular al tiempo que el estabilizador gira y captura automáticamente una serie de fotos a 20 MP del área indicada al nivel de zoom que esté seleccionado en ese momento. Todas las imágenes capturadas se guardarán en un subdirectorio en la tarjeta SD, generando un archivo HTML que podrá abrirse con un navegador web para ver la imagen general y los primeros planos detallados.

128 GB. Recomendamos utilizar una tarjeta microSD UHS-I con un grado 3 de velocidad.

En estos momentos, la serie Zenmuse H20 solo es compatible con la versión Android de DJI Pilot.

Sí. Para ello es necesario actualizar el firmware.

Sí. Para ello es necesario actualizar el firmware.

Con el Matrice 300 RTK. Actualiza tanto la aeronave como el control remoto.

Ambas versiones pueden montarse en cualquiera de los conectores del M300 RTK.

Antes de actualizar, asegúrate de que la aeronave está apagada, de que el instrumento está correctamente montado en la misma, de que la tarjeta microSD tiene suficiente espacio de almacenamiento y de que la Batería de Vuelo Inteligente tiene suficiente suministro de energía. Visita la página oficial de DJI y ve a la sección de descargas de la página del producto de Zenmuse H20. Descarga el paquete de firmware más reciente. Guarda el paquete de firmware descargado en el directorio raíz de la tarjeta microSD. Inserta la tarjeta microSD en la ranura para tarjetas microSD del instrumento. Enciende la aeronave y el estabilizador llevará a cabo un proceso de autocomprobación. A continuación, actualiza automáticamente el firmware. Una vez completada la actualización, reinicia todos los dispositivos. Descripción del estado de actualización del estabilizador: 4 pitidos cortos: se detectó una actualización de firmware, dispositivo listo para actualizarse. 1 pitido largo: el firmware se está actualizando, no detengas la actualización. 1 pitido largo y 2 pitidos cortos: el firmware se actualizó correctamente. Pitido largo y continuo: no se pudo actualizar el firmware, vuelve a intentarlo. Si necesitas ayuda, puedes contactar con la asistencia técnica de DJI. Notas: • Almacena sola una versión de firmware en la tarjeta microSD. Si almacenas más de una versión en la tarjeta microSD, la actualización no podrá realizarse. • No apagues la aeronave ni desmontes el instrumento de la aeronave durante la actualización, ya que esto podría dañar el estabilizador.

No apuntes con el objetivo de la cámara a fuentes de alta energía, como al sol, lava o haces láser. La temperatura de los objetos de observación no debería superar los 800 °C, ya que la cámara podría sufrir daños irreversibles. No coloques la cámara bajo la luz del sol directa, en lugares con poca ventilación o cerca de fuentes de calor. No enciendas ni apagues la cámara con demasiada frecuencia. Espera por lo menos 30 segundos antes de volver a encender la cámara, ya que esto podría afectar a la vida útil de los chips de la cámara. No cambies la tarjeta microSD mientras se esté usando. No toques el objetivo de la cámara ni lo roces con objetos duros, ya que las imágenes podrían salir borrosas. Para limpiar la superficie del objetivo de la cámara, te recomendamos usar un paño limpio y suave. No uses detergentes alcalinos. Almacena el instrumento en un estuche designado y mantenlo seco y ventilado.

La serie Zenmuse H20 ofrece información útil en diversas situaciones: misiones de seguridad pública como lucha contra el fuego, prevención de incendios, tráfico, búsqueda y salvamento; aplicaciones en el sector energético como inspección de activos y equipo, exploración geotérmica e inspecciones de instalaciones en el campo de los combustibles fósiles.

La serie Zenmuse H20 no se ha diseñado específicamente para cumplir con los requisitos de precisión de la topografía aérea. Sin embargo, puedes usar la cámara gran angular para capturar imágenes en las misiones de cartografía con la aplicación DJI Pilot.
